Lämmönluovutuslevyt
Lämmönluovutuslevymme on tehtaalla jo valmiiksi uritettu 16 tai 20 x 2,0 mm lämpöputkelle. Levyt on helppo ja nopea asentaa, eikä erillisiä kiinnikkeitä enää tarvita. Levyt jakavat lämmön lattiamateriaaliin tasaisesti, vaikka levyjen asennusväli olisi 300 mm.
Lämmönluovutuslevyjä on saatavilla niin sinkittynä kuin puhtaasti alumiinisena. Puurakenteisissa lattioissa lämmönluovutuslevy tarvitsee ainoastaan 20 mm pintamateriaalin levyn päälle, esimerkiksi pelkkä 22 mm parketti tai 13 mm kipsilevy ja 8 mm laminaatti riittää pinnoitteeksi. Huomaa oheisen lämpökamerakuvan lämmönjakautumisen tasaisuus lämmönluovutuslevyjä käytettäessä!
Dokumentit
Tekniset kuvat
Tuotetiedot

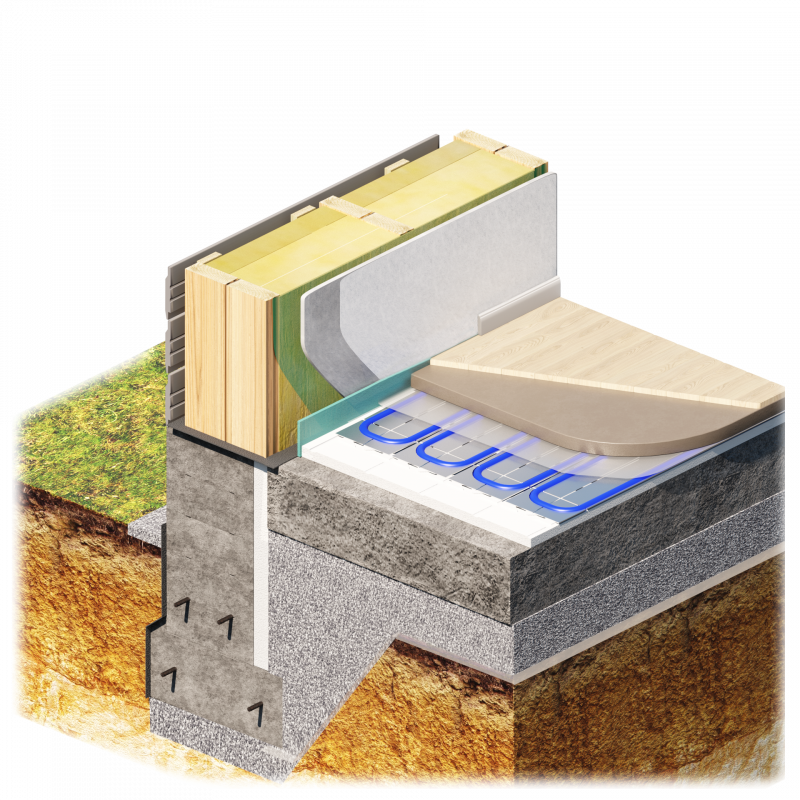

Havainnekuva asennuksesta
Mallit ja mitat
1000 x 120 mm (alumiini) 16 x 2,0 mm lämpöputkelle
1000 x 180 mm (alumiini) 16 x 2,0 mm lämpöputkelle
750 x 120 mm (sinkitty tai alumiini – 16 x 2,0 mm lämpöputkelle)
Huom! Optimal II järjestelmän sisältämä lämmönluovutuslevy asennetaan vain yhdessä yhteensopivan Optimal II eristelevyn kanssa)
1150 x 270 mm (alumiini – 20 x 2,0 mm lämpöputkelle)
